Блок управления для одного привода с возможностью подключения 3-х плат расширения (801XC-0110), для управления 4-мя устройствами CAME 801QA-0030 (КАМЕ)

Основная информация о блоке управления для одного привода с возможностью подключения 3-х плат расширения (801XC-0110), для управления 4-мя устройствами CAME

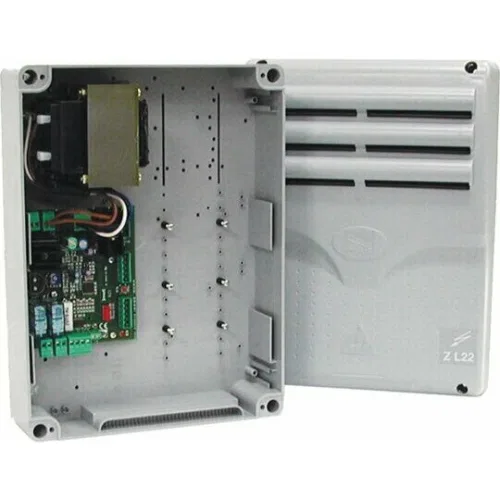

Блок управления ZL22N от CAME предназначен для управления одним приводом с возможностью расширения системы за счет подключения плат LM22N. В результате пользователь получает решение, позволяющее организовать управление несколькими парковочными барьерами, когда требуется расширение возможностей базовой конфигурации.

Устройство рассчитано на эксплуатацию в составе систем резервирования парковочных мест и обеспечивает управление электроприводами, связанными с барьерами. Для интеграции предусмотрена работа с приводной техникой и совместимыми модулями расширения, а также поддерживаются функции безопасности, рассчитанные на безопасный запуск и контроль действий перед маневром.

Функциональные возможности 801QA-0030

• Самодиагностика проводных устройств безопасности перед каждым маневром для большей безопасности.
• Возможность подключения платы аварийного питания с аккумуляторами для работы при кратковременном отключении электропитания.
• Electric Security Mode (ESM) — дополнительная безопасность 24 В приводов: обнаружение препятствия при опускании с изменением направления движения.

Технические особенности

Блок управления поддерживает работу с приводами в составе системы на базе напряжения 230 В (50 Гц) и обеспечивает заявленные режимы электропитания. Для корректной работы предусмотрены параметры потребления и ограничения по мощности, а также указанные условия эксплуатации.

• Количество подключаемых приводов: 1 (4 с платами расширения).
• Класс защиты (IP): 44.
• Напряжение электропитания: 230 В (50 Гц).
• Потребление в режиме ожидания: 25 мА.
• Макс. мощность привода (приводов): 125 Вт.
• Макс. мощность аксессуаров 24 В: 25 Вт.
• Диапазон рабочих температур: -20 ÷ +55 °C.

Применение

Устройство применяется в системах управления парковочными барьерами, когда требуется контролировать работу приводов и обеспечивать последовательность действий перед маневром. Блок управления рассчитан на управление одним приводом; при необходимости расширения до управления несколькими барьерами используется комплект плат расширения LM22N. Такое решение подходит для проектов, где важны функции безопасности и стабильная работа в заданных условиях эксплуатации.

Важно учитывать ограничение по конфигурации: блок управляет одним приводом, а для увеличения до 4-х систем необходимы 3 платы расширения LM22N.
