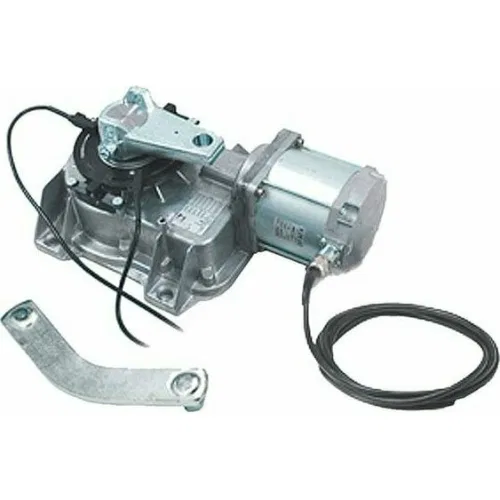

Привод 24 В рычажный, для подземной установки CAME 001FROG-A24 (КАМЕ)

Основная информация о приводе подземного рычажного типа CAME

Подземный самоблокирующийся привод рычажного типа CAME предназначен для автоматизации распашных ворот. Модель FROG-A24 рассчитана на работу в условиях улицы и рассчитана на эксплуатацию при повышенной интенсивности. Решение применяется в системах, где важны надежность привода, устойчивость к воздействию окружающей среды и корректная работа механизма в циклах открывания.

Устройство обеспечивает управление распашными створками с учетом допустимых параметров полотна: максимальная ширина створки и допустимая масса определяют рабочие режимы. Привод рассчитан на работу в диапазоне температур от -20 до +55 °C и имеет класс защиты IP 67, что помогает использовать оборудование при различных погодных условиях.

В конструкции предусмотрен электропривод с питанием двигателя 24 В, а также блок управления, через который выполняется электрическое подключение и обеспечивается работа автоматики. Для корректного функционирования привода важно учитывать требования к монтажу и ограничениям по верхним петлям и наличию электромеханического замка.

Функциональные возможности 001FROG-A24

• Подземная установка привода для распашных ворот.
• Самоблокирующаяся конструкция для фиксации положения ворот в режиме работы.
• Защита от атмосферных воздействий: класс защиты IP 67.
• Версия с двигателем 24 В, рекомендованная для интенсивного использования.
• Открывание ворот на угол до 180° при использовании совместимого аксессуара FL-180.

Технические особенности

• Макс. ширина створки: 3.5 м.
• Макс. масса створки: 800 кг.
• Класс защиты (IP): IP 67.
• Напряжение электропитания блока управления: 230 В.
• Макс. потребляемый ток двигателя: 15 А.
• Мощность: 180 Вт.
• Время открывания на 90°: регулируемое (в зависимости от настройки).
• Интенсивность использования: интенсивное.
• Диапазон рабочих температур: -20 ÷ +55 °C.
• Крутящий момент: 320 Нм.
• Напряжение электропитания двигателя: 24 В.
• Тип привода: подземный.

Для питания и управления предусмотрено подключение к электросети с напряжением 230 В на блоке управления, при этом двигатель питается от 24 В. Параметры крутящего момента и допустимая нагрузка на створку определяют возможности привода при движении ворот.

Применение

Привод FROG-A24 предназначен для автоматизации распашных ворот, устанавливаемых под землей. Он используется как часть системы привода ворот, где выполняются электрические подключения и подготовительные работы для монтажа подземного оборудования.

• Автоматизация распашных ворот с подземной установкой привода.
• Эксплуатация при температуре окружающей среды от -20 до +55 °C.
• Работа в сценариях интенсивного использования.

Ограничения и условия использования

• Для створок с указанными значениями по ширине обязательно наличие электромеханического замка.
• Обязательно наличие только одной верхней петли.

Логистические данные

• Единица измерения: шт.
• Кратность упаковки: 1.
• Вес: 12 кг.
• Ширина: 230 мм.
• Высота: 154 мм.
• Глубина: 365 мм.
